數控開料機臺面結構有那幾種,各有什么優缺點??
?目前
數控開料機的臺面結構有單層真空吸附臺面,T型槽臺面,雙層真空吸附臺面,真空吸附帶夾具兩用臺面這四種,
數控開料機上用的比較多的是雙層真空吸附臺面。那么這三種臺面結構有什么不同,各有什么優缺點呢?
單層真空吸附臺面,臺面結構為單層PVC材質臺面,臺面上吸附孔一般不超過48個,真空管直接接在臺面的吸附孔上,加工時工件固定主要就是靠真空泵的吸力來控制。
優點:單獨小板加工吸附能力強,機器安裝簡單,臺面成本低。
缺點:整板加工,小板容易跑。
T型槽臺面,臺面結構主要是用T型槽的鋁材來做臺面,工件固定主要就是靠工裝夾鉗,一般用在平面浮雕,工藝品加工等上,不適合板式家具生產。
優點:特殊材質,特殊工藝品,可采用此種結構加工。
缺點:固件固定方式單一,局限性大,不適合量化生產,更不適合板式家具生產。

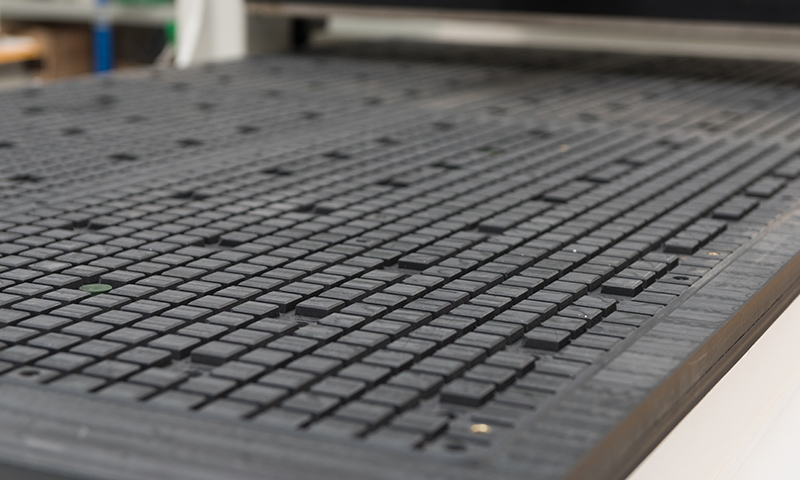

雙層真空吸附臺面,臺面結構為分為上下兩層,中間帶儲氣室,臺面有128個及以上的吸附孔。加工時板件固定,一是靠真空泵的吸力,二是靠真空泵抽空臺面氣室內的氣體,造成低壓氣室,然后通過大氣壓強來壓住板件,讓板件不輕易滑動。是目前主流的
數控開料機臺面結構。并且加工小板比較小,或者工件透氣性很好,可以選擇給機器加配壓輪,以達到更好的加工效果。
優點:通過兩種方式控制工件,臺面帶氣室,受力均勻,整板和小板加工都不跑板。
缺點:機器生產時安裝復雜,臺面成本高。
真空吸附帶夾具臺面,此種臺面結構是在真空吸附臺面的結構上,根據客戶需求鑲嵌T型槽的鋁型材在臺面內,以達到對特殊工件的加工需求。
優點:即可針對板式家具整板加工,又可對特殊工件進行夾裝加工。
缺點:臺面安裝要求高,造價成本高,會對吸附能力造成影響
